壓力表殼的定義:用于安裝和保護彈性元件及彈性機構以及固定示值機構,同時具有美觀的作用。
壓力表殼按材質分類:(電磁流量計)
不銹鋼殼:相對電鍍殼罩而言外觀偏暗。主要用于壓力表,材料一般為SUS304 .
電鍍殼:外觀白亮,材料為鐵和電鍍鎳,主要起防銹作用。用于一般耐震壓力表,具有外觀漂亮,成本低于不銹鋼壓力表的優點。
噴塑殼:外觀黑色、藍色或灰色;由A3鐵表面噴漆構成,起防防銹作用,用于一般壓力表,成本低廉。
壓力表殼按表面直徑分類:?jiǎn)挝唬簃m(壓力變送器)
∮40(Y40)
∮50(Y50)
∮60(Y60)
∮100(Y100)
∮150(Y150)
∮200(Y200)
∮250(Y250)
非常規的為:∮72、∮75、∮80、∮90、∮110、∮120、∮160.
壓力表IP為外殼防護等級
IP54 特點:防塵、防濺水。個字母5代表:防塵; 位字母4代表:濺水

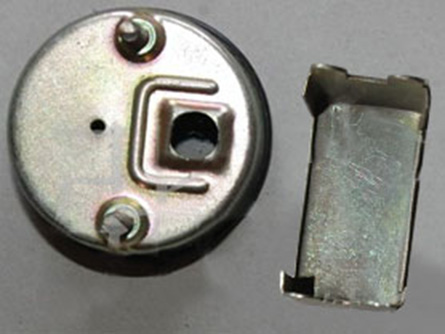

塞作用:防止管道壓力過大,導致介質從壓力表正面噴出傷到,故在后面安裝塞。
IP65 耐震密封性較好;優點:防塵、防噴水。用于耐震及儀表及現場環境惡劣的場合。
個字母6代表塵封,防塵密封。位字母5代表:噴水 7:短時間浸水、8:連續浸水。
針對IP65型表殼又分為:卡口型、縮口型、滾口型
